プラントメンテナンス
FO-80/FO-100/FO-110/FO-130/FO-200
| 可燃性ガスのある所や危険物輸送パイプのパッキン交換フランジ開閉作業は、何かと面倒であり大きな危険が伴います。 “フランジオープナー”はこの作業を安全かつ迅速に行い、小口径から大口径配管のフランジ部の開閉に使用でき、パッキン交換や配管取り替え作業に安心して使用できます。 |
|
||||||||||
●型式別仕様
| 形式 | FO-80 | FO-100 | FO-110 | FO-130 | FO-200 | ||||||||||||||||||||||||||
| 寸
法 |
a | 87mm | 100mm | 110mm | 130mm | 200mm | |||||||||||||||||||||||||
| b | 23mm | 23mm | 25mm | 25mm | 35mm | ||||||||||||||||||||||||||
| c | 220mm | 220mm | 250mm | 250mm | 250mm | ||||||||||||||||||||||||||
| d | 170mm | 179mm | 210mm | 210mm | 210mm | ||||||||||||||||||||||||||
| e | 215mm | 215mm | 255mm | 255mm | 255mm | ||||||||||||||||||||||||||
| 使用耐圧力 | 3T | 5T | 7T | 7T | 7T | ||||||||||||||||||||||||||
| 本体重量 | 1.8kg | 1.9kg | 2.5kg | 2.8kg | 3.2kg | ||||||||||||||||||||||||||
| 付属ボルト サイズ |
12M 85mm | 16M 120mm | 16M 105mm | 20M 155mm | 20M 225mm | ||||||||||||||||||||||||||
| 16M 105mm | 20M 130mm | ||||||||||||||||||||||||||||||
●型式別使用可能フランジ呼び径
| 形式 | FO-80 | FO-100 | FO-110 | FO-130 | FO-200 | |||||||||||||||||||||||||||
| フ ラ ン ジ 規 格 |
JIS | 5K | 32～900mm (36インチ) |
32～900mm (36インチ) |
10～1,350mm (54インチ) |
10～1,500mm (60インチ) |
– | |||||||||||||||||||||||||
| JIS | 10K | 10～500mm (20インチ) |
10～500mm (20インチ) |
10～650mm (26インチ) |
10～1,200mm (48インチ) |
10～1,500mm (60インチ) |
||||||||||||||||||||||||||
| JIS | 20K | 10～200mm (8インチ) |
10～200mm (8インチ) |
10～250mm (10インチ) |
10～350mm (14インチ) |
10～600mm (24インチ) |
||||||||||||||||||||||||||
| JIS | 30K | 10～90mm (3.5インチ) |
10～90mm (3.5インチ) |
10～100mm (4インチ) |
10～200mm (8インチ) |
10～400mm (16インチ) |
||||||||||||||||||||||||||
| JIS | 40K | – | 10～65mm (2.5インチ) |
10～90mm (3.5インチ) |
10～150mm (6インチ) |
10～400mm (16インチ) |
||||||||||||||||||||||||||
| JIS | 63K | – | 10～40mm (1.5インチ) |
10～50mm (2インチ) |
10～100mm (4インチ) |
10～300mm (12インチ) |
||||||||||||||||||||||||||
| JIS | 100K | – | 10～25mm (1インチ) |
10～40mm (1.5インチ) |
10～65mm (2.5インチ) |
10～125mm (5インチ) |
||||||||||||||||||||||||||
| ASA | 150lb | 1.0～6.0インチ | 1.0～10インチ | 1.0～12インチ | 1.0～20インチ | 1.0～24インチ | ||||||||||||||||||||||||||
| ASA | 300lb | 1.0～2.0インチ | 1.0～3.5インチ | 1.0～4.0インチ | 1.0～8.0インチ | 1.0～24インチ | ||||||||||||||||||||||||||
| ASA | 400lb | 1.0～1.5インチ | 1.0～2.5インチ | 1.0～3.0インチ | 1.0～6.0インチ | 1.0～18インチ | ||||||||||||||||||||||||||
| ASA | 600lb | 1.0～1.5インチ | 1.0～2.5インチ | 1.0～3.0インチ | 1.0～5.0インチ | 1.0～14インチ | ||||||||||||||||||||||||||

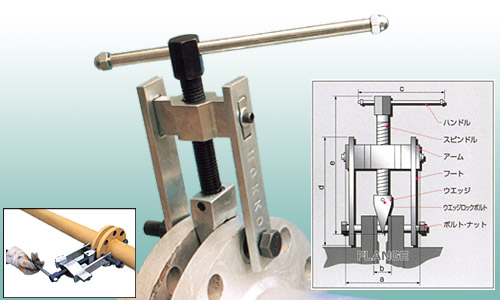

●部品一覧
●ご使用に際して
| 1. | 大口径のフランジまたはフランジ間圧力が大きい場合にフランジオープナーを2丁以上ご使用になるとより安全で合理的な作業が出来ます。 | |
| 2. | 使用場所によりハンドルの使用が不便な場合にはモンキーレンチ等をご使用願います。 | |
| 3. | FO-80はM12及びM16、FO-100はM16、FO-110はM16及びM20、FO-130及びFO-200はM20のボルトを付属品としております。 | |
