コンプレッサー

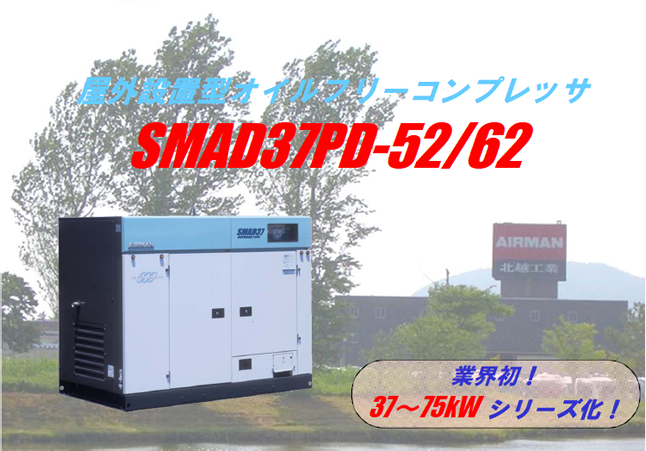

屋外設置型オイルフリーコンプレッサ SMAD37PD-52/62
簡単設置で環境、省エネへ対応！
「簡単設置」がコンセプトのSMAD37PDで環境、省エネにも簡単対応

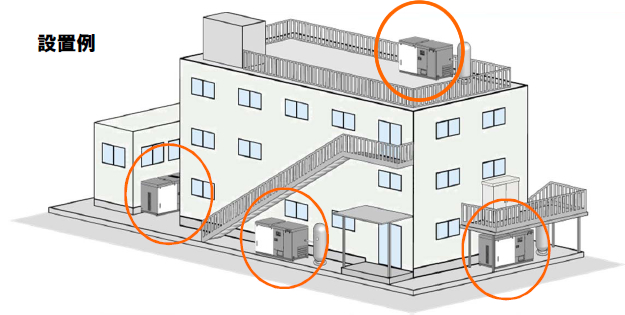

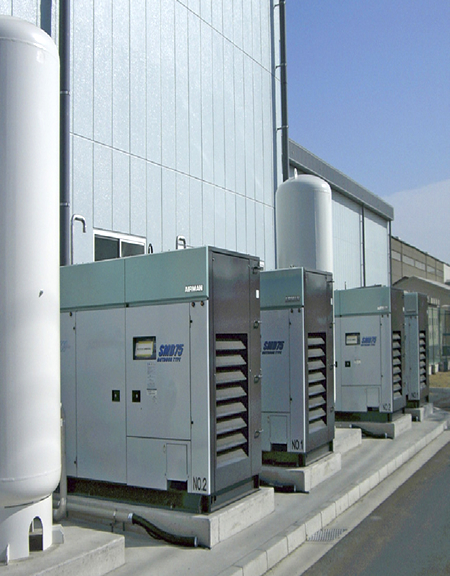

屋外設置ＯＫ！
コンプレッサ室不要で「簡単設置」！

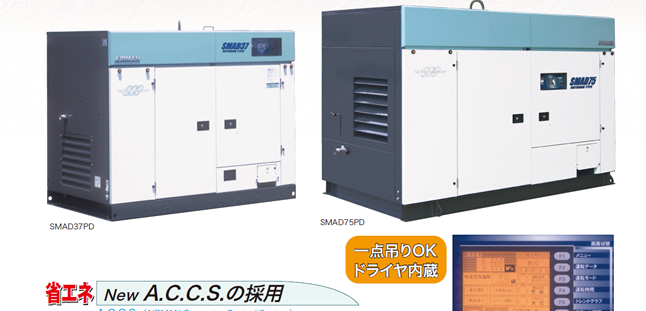

※写真はSMAD75PD-52/62
部品製造工場
SMS11ED×1台
製造工場
SMS8ED×1台
SMS11ED×2台
食品工場オイルフリー
SMAD37PD×2台

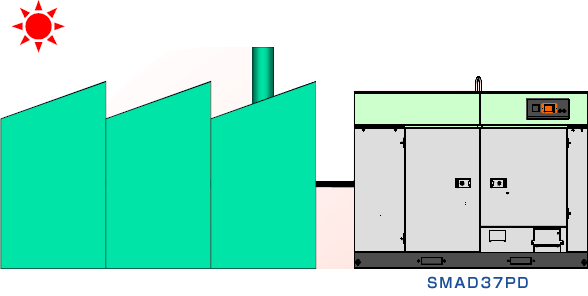

スペースの有効利用！
「簡単設置」でデッドスペースを有効利用！
※長期設置の場合は基礎工事を行ってください。
配管ロス低減！
設備の近くに「簡単設置」で配管ロス低減！

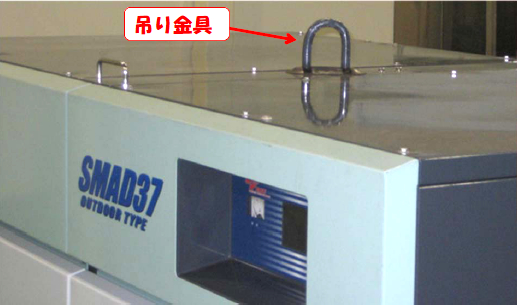

一点吊り可能！
一点吊りで簡単移動！急な需要にも即対応！
容易な電源接続！

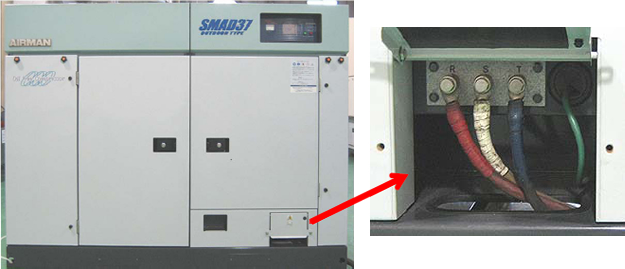

正面カバーを開ければ電源簡単接続！
※商用電源への接続は電気工事士資格者が行ってください。
環境、省エネへの対応
- 「３ＢＯＸ構造」の採用 → 低騒音設計
- オイルミストフィルタ（油煙回収装置）を標準装備

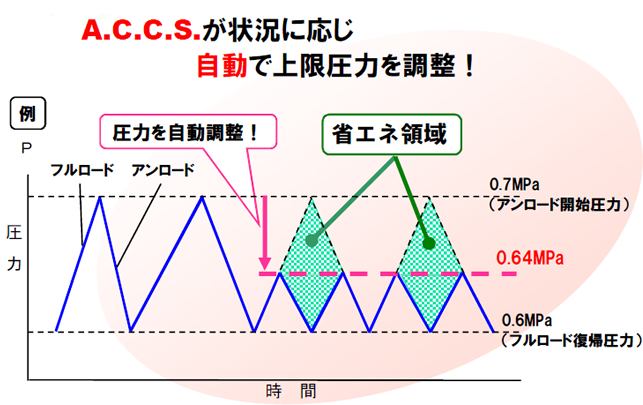

- A.C.C.S. （圧力幅可変制御）による省電力化

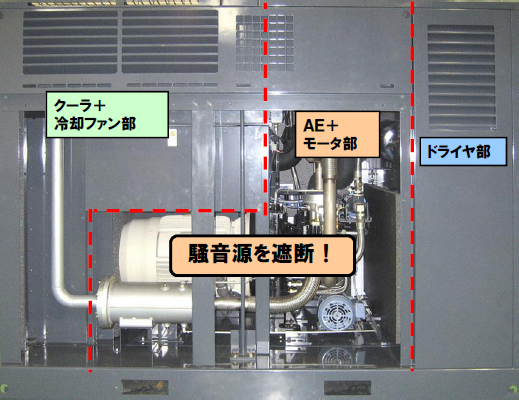

騒音源を遮断！

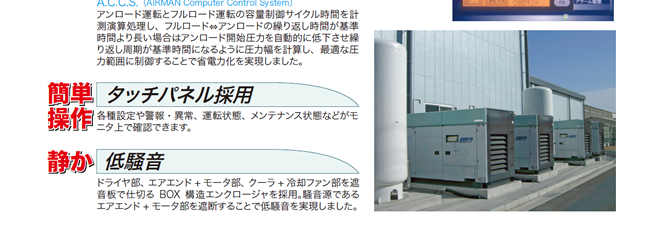

３ＢＯＸ構造で低騒音化を実現！

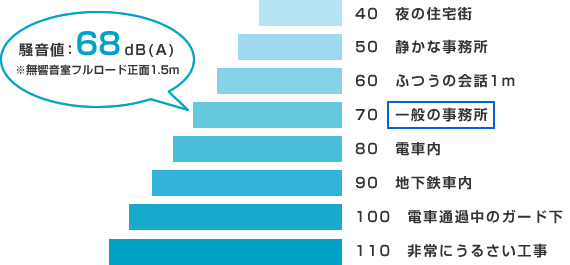

騒音値６８ｄＢ(Ａ)！
３ＢＯＸ構造で一般事務所並みの静粛性を実現！
ブリーザ（油煙）配管不要！

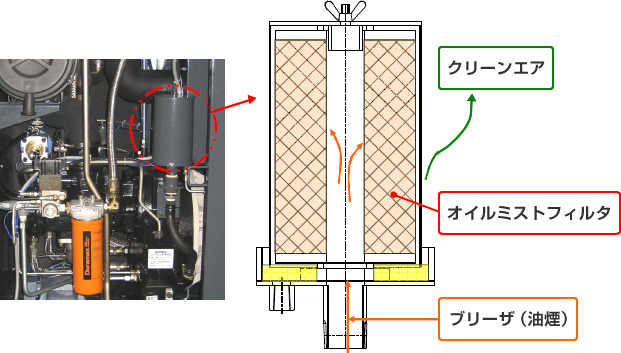

オイルミストフィルタで油分をキャッチ！
外部配管不要！
自動的に省エネ制御！
安全、省力化への対応
- 吐出温度上昇時の圧力低減機能

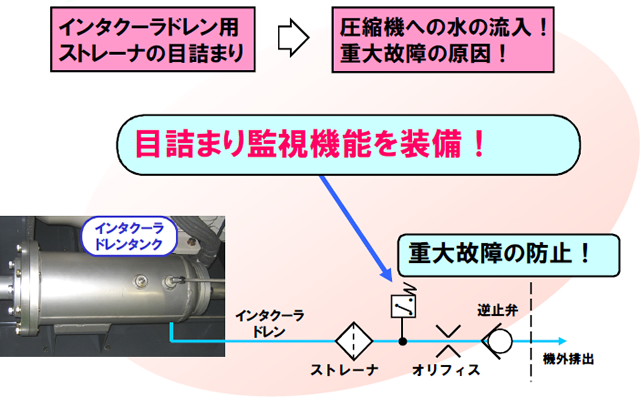

- インタクーラドレン用ストレーナの目詰まり監視
- トレンドグラフで運転監視の充実

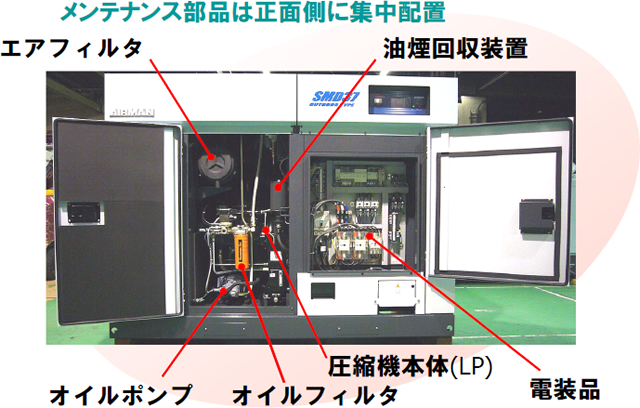

- らくらくメンテナンス

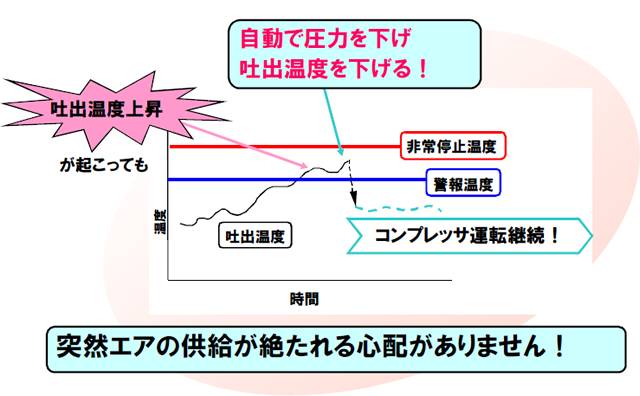

圧力低減機能で運転継続！
重大故障の防止！

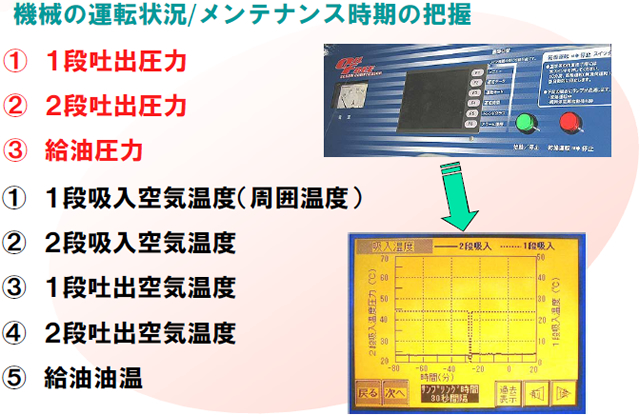

トレンドグラフで運転監視の充実
らくらくメンテナンス
多彩な機能（全タイプ共通）
- タッチパネルで簡単操作
- 遠方操作モード
- 圧力2段切替機能
- ドライヤ先行運転
- 瞬時停電再始動
- スケジュール運転
 タッチパネル[SMAD22SD] |

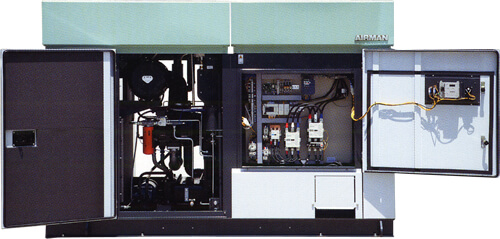

 内部構造[SMAD75PD] |
オイルフリーはこんな用途に最適！
| 繊維産業 | 食品産業 | 製薬 | 電子関連産業 |
| 自動車業界 | 発電産業 | クリーニング | クリーンルーム |
| 化学工業関連 | 硝子産業 |

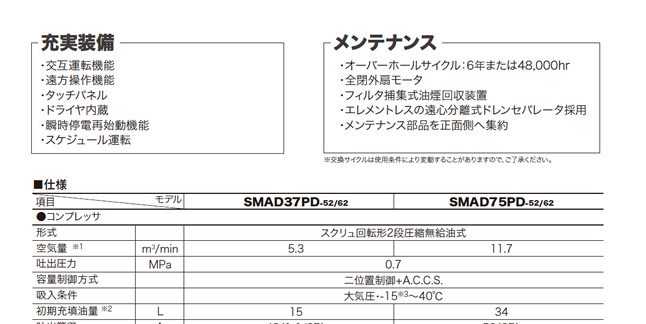

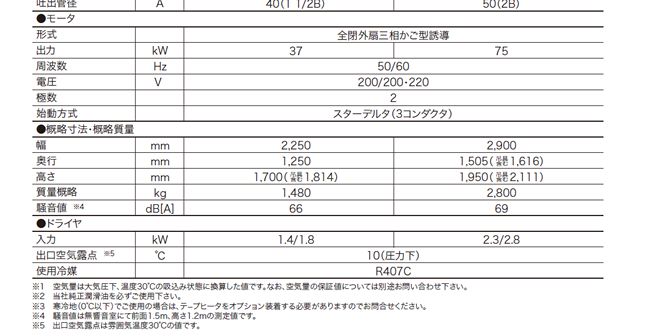

■仕様
| 項目/モデル | SMAD22SD-5E/6E | SMAD37PD-52/62 |
|---|---|---|
| コンプレッサー | ||
| 形式 | スクリュ回転形2段圧縮給油式 | |
| 空気量※1(m3/min) | 3.7 | 5.3 |
| 吐出圧力(MPa)※2 | 0.7 | |
| 容量制御方式 | 二位置制御+A.C.C.S.+自動発停 | |
| 吸入条件 | 大気圧・2※7～40℃ | |
| 初期充填油量※3(L) | 12 | 15 |
| 吐出管径(A) | 25(1B) | 40(11/2B) |
| モーター | ||
| 形式 | 全閉外扇三相かご型誘導 | |
| 出力(kW) | 22 | 37 |
| 周波数(Hz) | 50/60 | |
| 電圧(V) | 200/200・220(400/400・440) | |
| 極数(P) | 2 | |
| 始動方式 | スターデルタ | |
| 概略寸法・概略質量 | ||
| 幅(mm) | 2,040 | 2,250 |
| 奥行(mm) | 900 | 1,250 |
| 高さ(mm) | 1,570 | 1,740 (吊具含む1,854) |
| 質量※4(kg) | 1,010(975) | 1,490(1430) |
| 騒音値※5(dB[A]) | 62 | 68 |
| ドライヤ | ||
| 入力(kW) | 1.19/1.47・1.5 | 1.4/1.8 |
| 出口空気露点※6(℃) | 10(圧力下) | |
| 使用冷媒 | R407C | |
| 項目/モデル | SMAD55PD-5A/6A | SMAD75PD-52/62 |
|---|---|---|
| コンプレッサー | ||
| 形式 | スクリュ回転形2段圧縮給油式 | |
| 空気量※1(m3/min) | 8.5 | 11.7 |
| 吐出圧力(MPa)※2 | 0.7 | |
| 容量制御方式 | 二位置制御+A.C.C.S.+自動発停 | |
| 吸入条件 | 大気圧・2※7～40℃ | |
| 初期充填油量※3(L) | 16 | 34 |
| 吐出管径(A) | 50(2B) | 50(2B) |
| モーター | ||
| 形式 | 全閉外扇三相かご型誘導 | |
| 出力(kW) | 55 | 75 |
| 周波数(Hz) | 50/60 | |
| 電圧(V) | 200/200・220(400/400・440) | |
| 極数(P) | 2 | |
| 始動方式 | スターデルタ | |
| 概略寸法・概略質量 | ||
| 幅(mm) | 2,650 | 2,900 |
| 奥行(mm) | 1,250 | 1,505 (吊具含む1.616) |
| 高さ(mm) | 1,740 | 1,950 (吊具含む2,111) |
| 質量※4(kg) | 1,630(1.530) | 2,580(2.470) |
| 騒音値※5(dB[A]) | 69 | 69 |
| ドライヤ | ||
| 入力(kW) | 2.5/3.1 | 2.9/3.6 |
| 出口空気露点※6(℃) | 10(圧力下) | |
| 使用冷媒 | R407C | |
※1空気量は大気圧下、温度30℃の吸込み状態に換算した値です。なお、空気量の保証値については別途お問い合わせ下さい。
※2インバータ機の( )内は圧力設定範囲です。
※3純正コンプレッサオイル(ロングライフSP)を必ずご使用下さい。
※4質量の( )内はドライヤ無し仕様の数値です。
※5騒音値は正面(操作側)機側1.5m、高さ1.2m、全負荷運転時、無響音室条件に換算した値です。設置環境(周囲の反響の影響等)により、実際の据付状態では表示値より大きくなります。また、容量制御運転時には変動します。
※6出口空気露点は雰囲気温度30℃の値です。
※7寒冷地(0℃以下)でご使用の場合は、テープヒータをオプション装着する必要があります。(寒冷地仕様)
※十分な容量の別置きエアタンクを設置してお使いください。
※掲載の質量はトップランナーモータ搭載前のものです。(屋外設置型SMADシリーズを除く)
